Waarom zijn 2P 125A miniatuurstroomonderbrekers essentieel voor betrouwbare elektrische gelijkstroombeveiliging

Abstract:Omdat moderne fotovoltaïsche en communicatiesystemen steeds afhankelijker worden van een betrouwbare DC-stroomdistributie, is effectieve circuitbeveiliging essentieel geworden.Galaxy-zekeringbiedt de2P 125A miniatuurstroomonderbrekersontworpen voor DC-toepassingen die bescherming tegen overbelasting, kortsluitbeveiliging en veilige circuitisolatie vereisen. Deze onderbrekers zijn gebaseerd op het YRM9-125DC-platform en ondersteunen veeleisende laagspanningsgelijkstroomsystemen, terwijl ze DIN-rail-installatie, een uitschakelvermogen van 10 kA en naleving van IEC 60947-2 en GB/T 14048.2 bieden.

Inhoudsopgave

• Wat zijn 2P 125A miniatuurstroomonderbrekers?
• Hoe werken 2P 125A miniatuurstroomonderbrekers?
• Wat zijn de belangrijkste kenmerken?
• Wat zijn de technische specificaties?
• Waar worden ze vaak gebruikt?
• Hoe moet u de juiste DC-stroomonderbreker selecteren?
• Waar moet u op letten bij de installatie?
• Veelgestelde vragen
• Conclusie

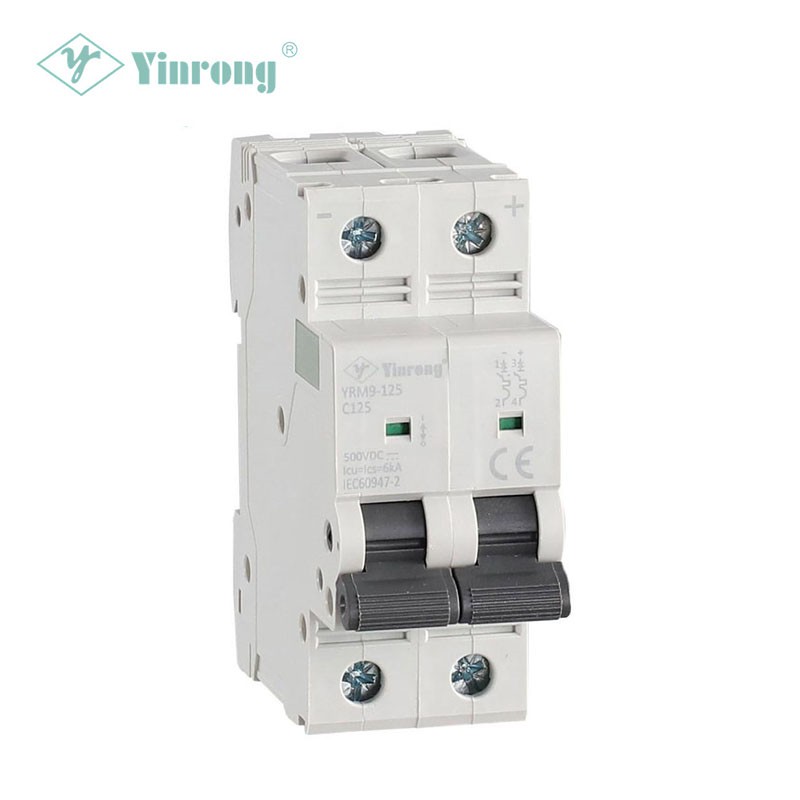

Wat zijn 2P 125A miniatuurstroomonderbrekers?

A 2P 125A miniatuurstroomonderbrekeris een DC-beveiligingsapparaat dat is ontworpen om abnormale stroomomstandigheden te onderbreken en indien nodig circuitisolatie te bieden. De aanduiding “2P” verwijst naar een tweepolige configuratie, terwijl 125A de nominale stroomsterkte van het specifieke model aangeeft.

In tegenstelling tot een conventionele zekering die normaal gesproken na gebruik moet worden vervangen, kan een stroomonderbreker na een passend foutonderzoek worden gereset. Dit maakt het bijzonder nuttig voor elektrische systemen waarbij onderhoudsgemak, onderhoudsefficiëntie en snel herstel belangrijk zijn.

Volgens de productinformatie van Galaxy Fuse is de YRM9-125DC-serie bedoeld voor DC-systemen, met namecommunicatie-infrastructuur en fotovoltaïsche systemen. De productfamilie ondersteunt 1P-, 2P-, 3P- en 4P-configuraties, met nominale stromen van 80A tot 125A en DC-spanningsconfiguraties die zich uitstrekken van 250VDC tot 1000VDC, afhankelijk van het aantal polen.

Voor kopers die beveiligingsopties vergelijken, is het begrijpen van het verschil tussen een AC-onderbreker voor algemeen gebruik en een speciaal ontworpen DC-onderbreker van cruciaal belang, omdat DC-foutonderbreking verschillende elektrische uitdagingen met zich meebrengt. Door een onderbreker te selecteren die specifiek geschikt is voor de gelijkspanning en foutcondities van het systeem, wordt de algehele betrouwbaarheid van de beveiliging verbeterd.

Hoe werken 2P 125A miniatuurstroomonderbrekers?

Het primaire doel van een miniatuurstroomonderbreker is het ontkoppelen van een circuit wanneer de stroom een ​​aanvaardbare bedrijfstoestand overschrijdt. In een DC-installatie moet de onderbreker op de juiste manier zijn ontworpen en beoordeeld voor de systeemspanning en de verwachte foutstroom.

Het beschermingsprincipe kan worden beschouwd via drie belangrijke functies:

• Bescherming tegen overbelasting:De onderbreker reageert wanneer de stroom gedurende een voldoende periode boven het toegestane bedrijfsniveau blijft.
• Kortsluitbeveiliging:Het onderbreekt snel aanzienlijk hogere foutstromen om het risico op schade aan de apparatuur te verminderen.
• Isolatie:Het circuit kan worden losgekoppeld tijdens inspectie, service of onderhoud.

De technische informatie van de YRM9-125DC specificeert tijdstroomtesten op 1,05In, 1,3In, 8In en 12In. Voor de aangegeven testomstandigheden worden de hogere foutstroomniveaus geassocieerd met snel uitschakelgedrag, wat de kortsluitbeveiligingsfunctie van de onderbreker ondersteunt.

Wat zijn de belangrijkste kenmerken van 2P 125A miniatuurstroomonderbrekers?

Bij het selecteren van een DC-stroomonderbreker voor industriële toepassingen of toepassingen op het gebied van hernieuwbare energie moeten de elektrische prestaties worden geëvalueerd in combinatie met het installatiegemak en het onderhoudsgemak op de lange termijn.

1. Tweepolige bescherming

De 2P-configuratie biedt een praktische oplossing voor DC-distributiecircuits waarbij twee polen met elkaar moeten worden geschakeld of geïsoleerd. Dit kan de systeembescherming en het onderhoud vereenvoudigen.

2. Hoge stroomsterkte

Een classificatie van 125A maakt deze klasse onderbrekers geschikt voor DC-distributietoepassingen met hogere stroomsterkte, waarbij kleinere MCB-classificaties niet voldoende capaciteit zouden bieden. De YRM9-125DC-familie omvat opties voor nominale stroom van 80A–125A.

3. DC-spanningsmogelijkheid

Gelijkspanningscapaciteit is een belangrijke overweging bij de aanschaf van circuitbeveiligingsapparatuur. De productspecificaties identificeren configuraties van 250VDC tot 1000VDC volgens poolopstelling, waardoor de familie toepasbaar is op een reeks DC-architecturen.

4. Uitschakelvermogen van 10 kA

In de productinformatie van de YRM9-125DC staat:10kA breekvermogen. Deze eigenschap is belangrijk bij de beoordeling of een beveiligingsapparaat de verwachte foutstroom op het beoogde installatiepunt veilig kan onderbreken.

5. DIN-railinstallatie

DIN-railmontage ondersteunt een gemakkelijke installatie in elektrische verdeeleenheden en schakelkasten. Het kan vervanging en onderhoud ook eenvoudiger maken voor systeemintegrators en elektriciens.

6. Naleving van internationale normen

De productdocumentatie identificeert de naleving ervanIEC 60947-2EnGB/T 14048.2. Kopers moeten vóór de aanschaf altijd de toepasselijke certificerings- en testdocumentatie voor het exacte model en de beoogde markt verifiëren.

Wat zijn de technische specificaties?

Technische specificaties moeten het uitgangspunt zijn bij het bepalen of een 2P 125A installatieautomaat geschikt is voor een bepaalde DC-installatie.

Bovenstaande specificaties zijn gebaseerd op de door de fabrikant gepubliceerde productinformatie. Omdat de spannings- en stroomcapaciteit kunnen afhangen van de exacte poolconfiguratie en installatieomstandigheden, moeten technische teams de definitieve selectie bevestigen aan de hand van de nieuwste technische documentatie voordat ze bestellen.

Waar worden ze vaak gebruikt?

De combinatie van DC-beveiliging, hoge stroomcapaciteit en compacte DIN-rail installatie maakt dit type onderbreker geschikt voor diverse elektrische toepassingen.

Fotovoltaïsche zonne-energiesystemen

Fotovoltaïsche installaties bevatten meerdere gelijkstroomcircuits tussen zonnepanelen, combineerapparatuur, controllers, batterijen en omvormers. Goed geselecteerde DC-stroomonderbrekers kunnen bescherming en isolatie bieden op geschikte punten in de distributiearchitectuur.

Communicatiesystemen

Telecommunicatie- en communicatie-infrastructuur is vaak afhankelijk van gelijkstroomdistributie. Betrouwbare circuitbeveiliging helpt defecte takken te scheiden en ondersteunt onderhoud zonder onnodige circuits uit te schakelen.

DC-verdeelpanelen

Industriële besturingssystemen en DC-verdeelkasten kunnen gebruik maken van miniatuurstroomonderbrekers met de juiste classificatie om individuele uitgaande circuits te beschermen, terwijl een gestructureerde beveiligingsstrategie behouden blijft.

Energieopslag en gerelateerde gelijkstroomapparatuur

Waar een gelijkstroomsysteem aftakkingsbescherming met een hogere stroomsterkte vereist, kan een stroomonderbreker met de juiste nominale waarde deel uitmaken van de algehele beveiligingsarchitectuur. Toepassingen voor batterij-energieopslag vereisen echter een zorgvuldige evaluatie van foutstroom, spanning, onderbrekingsvermogen, coördinatie en toepasselijke normen.

Hoe moet u de juiste DC-stroomonderbreker selecteren?

Het kiezen van een 2P 125A miniatuurstroomonderbreker mag nooit alleen op de stroomsterkte worden gebaseerd. Een betrouwbaar selectieproces houdt rekening met de gehele elektrische omgeving.

1. Bevestig de systeemspanning.De DC-spanningswaarde van de onderbreker moet voldoen aan de werkelijke systeemvereisten of deze overschrijden.
2. Bereken de ontwerpstroom.Selecteer een nominale stroom die geschikt is voor de continue belasting en de toepasselijke elektrische ontwerpvereisten.
3. Bepaal de verwachte kortsluitstroom.Het uitschakelvermogen moet geschikt zijn voor het foutniveau op het installatiepunt.
4. Controleer de poolconfiguratie.Controleer of 1P-, 2P-, 3P- of 4P-beveiliging vereist is door de systeemarchitectuur.
5. Controleer de compatibiliteit van de geleiders.Kabelgrootte, aansluitklemmen, aansluitmethode en installatievoorwaarden moeten compatibel zijn met de geselecteerde onderbreker.
6. Beoordeel normen en certificeringen.Zorg ervoor dat de productdocumentatie voldoet aan de regelgeving en klantvereisten die van toepassing zijn op de doelmarkt.
7. Denk aan installatie en onderhoud.Montage op DIN-rail en duidelijke identificatie kunnen de paneelorganisatie en service-efficiëntie verbeteren.

Voor inkoopteams die op zoek zijn naar eenChinese fabrikant of leverancierTechnische documentatie moet worden geëvalueerd naast de productiecapaciteit, kwaliteitscontroleprocessen, certificering, leveringscapaciteit en after-salesondersteuning.

Waar moet u op letten bij de installatie?

Een correcte installatie is net zo belangrijk als het selecteren van de juiste onderbreker. Een circuitbeveiligingsapparaat van hoge kwaliteit kan onjuiste bedrading, onvoldoende aderafmetingen of een ongeschikt systeemontwerp niet compenseren.

• Volg het bedradingsschema en de installatie-instructies van de fabrikant.
• Controleer de DC-polariteit en terminalidentificatie voordat u het circuit onder spanning zet.
• Gebruik geleiders en aansluitingen die geschikt zijn voor de nominale stroom en installatieomgeving.
• Controleer het aanhaalmoment volgens de toepasselijke technische documentatie.
• Controleer de stroomonderbrekerspanning en het uitschakelvermogen ten opzichte van de werkelijke systeemomstandigheden.
• Inspecteer de aansluitingen regelmatig op tekenen van oververhitting, losheid of mechanische schade.
• Alleen gekwalificeerd elektrisch personeel mag installatie, testen, probleemoplossing of onderhoud uitvoeren.

De gepubliceerde YRM9-125DC-informatie identificeert ook een maximale draadaansluiting van 25 mm² en DIN-rail-installatie, waardoor paneelontwerpers nuttige informatie krijgen bij het plannen van de kastindeling.

Veelgestelde vragen

Wat betekent 2P op een installatieautomaat van 125A?

“2P” betekent dat de onderbreker twee polen heeft. In een DC-beveiligingssysteem moet de exacte schakel- en isolatieopstelling worden bepaald in overeenstemming met de elektrische architectuur en de toepasselijke regelgeving.

Is een 2P 125A MCB geschikt voor zonne-PV-systemen?

Het kan worden gebruikt in geschikte fotovoltaïsche gelijkstroomtoepassingen wanneer de spanning, stroomsterkte, uitschakelcapaciteit, poolconfiguratie en installatievereisten overeenkomen met het systeemontwerp. De YRM9-125DC is specifiek bedoeld voor fotovoltaïsche zonne-energie en communicatietoepassingen.

Wat is het breekvermogen van de YRM9-125DC?

De gepubliceerde productinformatie specificeert a10kA breekvermogen. De daadwerkelijke geschiktheid moet nog steeds worden beoordeeld aan de hand van de verwachte kortsluitstroom op het installatiepunt.

Aan welke normen voldoet het product?

De fabrikant identificeertIEC 60947-2EnGB/T 14048.2zoals van toepassing zijnde normen voor het product. Kopers moeten actuele nalevings- en certificeringsdocumentatie opvragen voor hun specifieke aankoopvereisten.

Wat is de mechanische levensduur?

De gepubliceerde specificaties vermelden een mechanische levensduur van20.000 cycli. De werkelijke levensduur kan afhankelijk zijn van de bedrijfsomstandigheden, schakelfrequentie, omgevingsomstandigheden en toepassingsvereisten.

Conclusie

Betrouwbare DC-circuitbeveiliging vereist meer dan alleen het kiezen van een onderbreker met de juiste stroomsterkte. Een geschikt2P 125A miniatuurstroomonderbrekermoet de juiste gelijkspanningsmogelijkheden, uitschakelcapaciteit, poolconfiguratie, installatiecompatibiliteit en erkende normen combineren. Het YRM9-125DC-platform van Galaxy Fuse is ontworpen voor toepassingen zoals fotovoltaïsche en communicatiesystemen, met gepubliceerde specificaties waaronder een nominale stroom van 80–125A, een uitschakelvermogen tot 10 kA, DIN-railinstallatie en naleving van IEC 60947-2 en GB/T 14048.2.

Als u betrouwbare DC-circuitbeveiliging aanschaft voor een fotovoltaïsch project, communicatiesysteem, distributiepaneel of andere industriële toepassing,neem contact met ons opom uw spanning, stroom, poolconfiguratie, installatievereisten en projectspecificaties te bespreken. Galaxy Fuse kan productinformatie en technische ondersteuning bieden om u te helpen bij het identificeren van een geschikte oplossing voor circuitbeveiliging.
